دنده گردان بیل مکانیکی چیست؟ دنده گردان یکی از قطعات مهم در سیستم چرخش بیل مکانیکی است که وظیفه انتقال نیرو برای چرخش قسمت فوقانی دستگاه نسبت به شاسی را بر عهده دارد. این قطعه که در بازار با نام‌هایی مانند رینگ گردان، چرخ‌دنده گردان بیل مکانیکی، دنده رینگ و Swing Gear نیز شناخته می‌شود، نقش مهمی در عملکرد صحیح سیستم چرخش دستگاه دارد.

بیل مکانیکی هنگام انجام عملیات حفاری، بارگیری و جابه‌جایی مصالح، تنها به حرکت روی زمین نیاز ندارد؛ بلکه کابین، موتور و مجموعه بازوی دستگاه باید بتوانند نسبت به قسمت زیرین و شاسی، در جهات مختلف بچرخند. این حرکت توسط مجموعه گردان یا Swing System انجام می‌شود و دنده گردان یکی از اجزای اصلی این سیستم است.

در این مقاله از جنیون پارتس قصد داریم بررسی کنیم که دنده گردان بیل مکانیکی چیست، چه وظیفه‌ای دارد، چگونه کار می‌کند، چه علائمی نشان‌دهنده خرابی آن هستند و هنگام خرید دنده گردان بیل مکانیکی باید به چه نکاتی توجه کرد.

دنده گردان بیل مکانیکی چیست و چه وظیفه‌ای دارد؟

دنده گردان بیل مکانیکی قطعه‌ای دندانه‌دار در مجموعه چرخش دستگاه است که با سیستم محرک گردان درگیر می‌شود. این مجموعه باعث می‌شود نیروی تولیدشده توسط موتور هیدرولیکی گردان به حرکت چرخشی قسمت بالایی بیل مکانیکی تبدیل شود.

به زبان ساده، زمانی که اپراتور فرمان چرخش بیل مکانیکی را صادر می‌کند، سیستم هیدرولیک نیروی لازم را به موتور گردان منتقل می‌کند. موتور گردان نیز با درگیر شدن با دنده مجموعه گردان، گشتاور ایجادشده را به قسمت فوقانی دستگاه منتقل می‌کند.

بنابراین اگر بخواهیم به سؤال دنده گردان بیل مکانیکی چیست پاسخ کوتاهی بدهیم، می‌توان گفت:

دنده گردان یکی از اجزای اصلی سیستم Swing بیل مکانیکی است که با انتقال نیرو و ایجاد حرکت چرخشی، امکان چرخش قسمت فوقانی دستگاه را نسبت به شاسی فراهم می‌کند.

این قطعه معمولاً باید در برابر فشار، بارهای سنگین، ضربه و کارکرد طولانی‌مدت مقاومت مناسبی داشته باشد.

دنده گردان بیل مکانیکی چگونه کار می‌کند؟

برای درک بهتر عملکرد این قطعه، باید اجزای سیستم چرخش بیل مکانیکی را در کنار یکدیگر بررسی کنیم.

سیستم گردان معمولاً از بخش‌هایی مانند موتور هیدرولیکی گردان، گیربکس گردان، دنده یا رینگ گردان و مجموعه یاتاقان گردان تشکیل شده است. همکاری این قطعات باعث می‌شود قسمت بالایی بیل مکانیکی بتواند حول محور خود حرکت کند.

فرآیند کلی عملکرد به این شکل است:

اپراتور فرمان چرخش دستگاه را فعال می‌کند.
روغن هیدرولیک تحت فشار به موتور گردان می‌رسد.
موتور هیدرولیکی شروع به چرخش می‌کند.
نیروی چرخشی از طریق مجموعه انتقال قدرت به دنده منتقل می‌شود.
دنده با دندانه‌های رینگ یا دنده گردان درگیر می‌شود.
قسمت فوقانی بیل مکانیکی حول محور خود شروع به چرخش می‌کند.

هماهنگی صحیح میان این اجزا اهمیت زیادی دارد. اگر دندانه‌های دنده گردان یا سایر قطعات مجموعه دچار آسیب شوند، حرکت دستگاه ممکن است با صدا، لرزش یا کاهش کیفیت همراه شود.

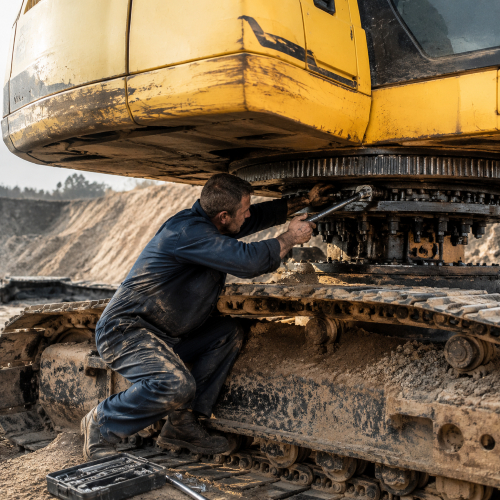

دنده گردان بیل مکانیکی چیست

اجزای مرتبط با سیستم گردان بیل مکانیکی

برای شناخت بهتر دنده گردان بیل مکانیکی باید قطعاتی را که در کنار آن کار می‌کنند نیز بشناسیم.

موتور گردان

موتور گردان نیروی هیدرولیکی را به حرکت دورانی تبدیل می‌کند. این نیرو در ادامه برای چرخاندن بخش فوقانی دستگاه استفاده می‌شود.

گیربکس گردان

گیربکس وظیفه انتقال و تنظیم نیرو و گشتاور را بر عهده دارد. هماهنگی گیربکس با دنده گردان برای عملکرد صحیح سیستم اهمیت زیادی دارد.

رینگ گردان

رینگ گردان یا Swing Bearing از اجزای مهم مجموعه چرخش است و امکان حرکت قسمت بالایی دستگاه نسبت به شاسی را فراهم می‌کند. در برخی کاربردها دندانه‌های داخلی یا خارجی این مجموعه با پینیون یا چرخ‌دنده محرک درگیر می‌شوند.

پینیون یا چرخ‌دنده محرک

پینیون در قسمت خروجی مجموعه محرک قرار دارد و با دندانه‌های رینگ گردان درگیر می‌شود. خرابی یا سایش هر یک از این قطعات می‌تواند روی عملکرد سیستم اثر بگذارد.

اهمیت دنده گردان در عملکرد بیل مکانیکی

بیل مکانیکی در پروژه‌های عمرانی، راه‌سازی، معدنی و ساختمانی باید بتواند با سرعت و دقت مناسب تغییر جهت دهد. سیستم گردان این امکان را فراهم می‌کند.

در عملیات حفاری، اپراتور پس از پر شدن باکت باید آن را به سمت محل تخلیه بچرخاند. این کار در بسیاری از عملیات‌ها بارها تکرار می‌شود. بنابراین سیستم چرخش تحت فشار کاری مداوم قرار دارد.

دنده گردان بیل مکانیکی به دلیل درگیری مستقیم با مجموعه انتقال قدرت، باید از کیفیت مناسبی برخوردار باشد. سایش شدید دندانه‌ها می‌تواند باعث ایجاد لقی، صدای غیرعادی و کاهش عملکرد سیستم شود.

از طرف دیگر، انتخاب قطعه مناسب برای دستگاه اهمیت زیادی دارد؛ زیرا دنده گردان هر مدل بیل مکانیکی از نظر ابعاد، تعداد دندانه، طراحی و مشخصات فنی ممکن است متفاوت باشد.

علائم خرابی دنده گردان بیل مکانیکی چیست؟

شناخت علائم خرابی می‌تواند به تشخیص زودهنگام مشکل کمک کند. برخی خرابی‌ها در ابتدا جزئی هستند، اما در صورت ادامه کار می‌توانند به سایر اجزای سیستم گردان آسیب وارد کنند.

ایجاد صدای غیرعادی

یکی از نشانه‌های قابل توجه، شنیده شدن صدای غیرطبیعی هنگام چرخش دستگاه است. صدای تق‌تق، کوبش یا صدای ساییدگی می‌تواند نشان‌دهنده وجود مشکل در دنده‌ها یا سایر اجزای سیستم باشد.

البته تشخیص دقیق علت صدا نیازمند بررسی تخصصی است؛ زیرا خرابی یاتاقان، گیربکس، پینیون یا کمبود روانکاری نیز می‌تواند صدای مشابه ایجاد کند.

وجود لقی در سیستم گردان

لقی بیش از حد می‌تواند یکی از نشانه‌های فرسودگی اجزای سیستم گردان باشد. اگر هنگام چرخش یا تغییر جهت، حرکت غیرطبیعی احساس شود، بهتر است مجموعه گردان بررسی شود.

حرکت ناهماهنگ

حرکت چرخشی باید تا حد امکان روان و کنترل‌شده باشد. لرزش، گیرکردن یا حرکت ناپیوسته می‌تواند نشان‌دهنده وجود مشکل در مجموعه انتقال نیرو باشد.

سایش دندانه‌ها

دندانه‌های دنده گردان و پینیون به دلیل درگیری مداوم تحت سایش قرار می‌گیرند. سایش بیش از حد می‌تواند باعث افزایش لقی و کاهش کیفیت انتقال نیرو شود.

علت خرابی دنده گردان بیل مکانیکی چیست؟

خرابی این قطعه می‌تواند دلایل مختلفی داشته باشد و همیشه نمی‌توان مشکل را تنها به کیفیت قطعه نسبت داد.

روانکاری نامناسب

یکی از عوامل مهم در افزایش سایش، روانکاری نامناسب است. اگر روانکار کافی نباشد یا از روانکار نامناسب استفاده شود، اصطکاک میان دندانه‌ها افزایش پیدا می‌کند.

بارگذاری بیش از حد

کار کردن دستگاه خارج از ظرفیت طراحی‌شده می‌تواند فشار زیادی به سیستم انتقال قدرت و مجموعه گردان وارد کند.

نصب نادرست

نصب قطعه باید مطابق مشخصات فنی دستگاه انجام شود. نصب نادرست می‌تواند باعث درگیری نامناسب دندانه‌ها و افزایش سایش شود.

خرابی سایر قطعات

گاهی مشکل اصلی از دنده گردان نیست و خرابی پینیون، گیربکس، یاتاقان یا سایر اجزا باعث ایجاد فشار غیرعادی روی دنده می‌شود.

به همین دلیل قبل از تعویض دنده گردان بیل مکانیکی بهتر است کل سیستم توسط متخصص بررسی شود.

تفاوت دنده گردان با رینگ گردان بیل مکانیکی

یکی از اشتباهات رایج هنگام جست‌وجوی قطعات بیل مکانیکی، استفاده از عبارت‌های دنده گردان و رینگ گردان به جای یکدیگر است.

رینگ گردان یا Swing Bearing یک مجموعه یاتاقانی بزرگ است که امکان چرخش بخش فوقانی دستگاه را نسبت به شاسی فراهم می‌کند. در بسیاری از مدل‌ها این رینگ دارای دندانه‌هایی است که با پینیون درگیر می‌شوند.

بنابراین هنگام خرید باید دقیقاً مشخص شود که منظور از قطعه مورد نیاز، رینگ گردان، دنده، پینیون یا مجموعه کامل گردان است.

شناخت دقیق قطعه باعث می‌شود از خرید اشتباه جلوگیری شود.

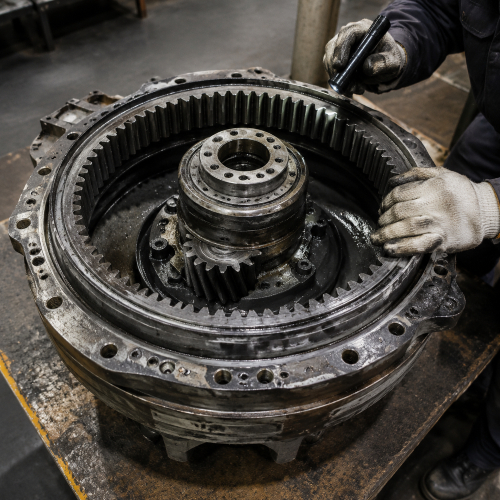

دنده گردان بیل مکانیکی چیست

هنگام خرید دنده گردان بیل مکانیکی به چه نکاتی توجه کنیم؟

خرید قطعات ماشین‌آلات سنگین نیازمند دقت بیشتری نسبت به قطعات عمومی است. دنده گردان نیز باید دقیقاً با مدل و مشخصات فنی دستگاه مطابقت داشته باشد.

مدل بیل مکانیکی

ابتدا مدل دقیق دستگاه را مشخص کنید. حتی در یک برند ممکن است چند مدل مختلف با قطعات متفاوت تولید شده باشد.

شماره فنی قطعه

شماره فنی یا Part Number یکی از مطمئن‌ترین روش‌ها برای شناسایی قطعه است. اگر شماره فنی در دسترس باشد، می‌توان تطابق قطعه را دقیق‌تر بررسی کرد.

تعداد و ابعاد دندانه‌ها

تعداد دندانه، قطر، ابعاد و شکل دندانه‌ها از مشخصات مهم دنده هستند. این ویژگی‌ها باید با قطعه اصلی دستگاه مطابقت داشته باشند.

کیفیت ساخت

در قطعاتی مانند دنده گردان، کیفیت متریال و عملیات تولید اهمیت زیادی دارد. قطعه باید توانایی تحمل نیرو و فشار کاری دستگاه را داشته باشد.

بررسی اصالت قطعه

در هنگام خرید قطعات ماشین‌آلات سنگین، توجه به اصالت و اعتبار تأمین‌کننده اهمیت زیادی دارد. استفاده از قطعه نامناسب می‌تواند باعث ایجاد هزینه‌های تعمیراتی بیشتر شود.

آیا تعمیر دنده گردان بهتر است یا تعویض آن؟

پاسخ این سؤال به میزان آسیب و شرایط قطعه بستگی دارد. در برخی موارد، آسیب جزئی ممکن است امکان تعمیر یا بازسازی تخصصی داشته باشد؛ اما اگر دندانه‌ها به‌شدت فرسوده یا آسیب‌دیده باشند، تعویض قطعه می‌تواند گزینه مناسب‌تری باشد.

قبل از تصمیم‌گیری باید وضعیت دندانه‌ها، میزان لقی، کیفیت درگیری با پینیون و شرایط سایر اجزای سیستم بررسی شود.

تعمیر یا تعویض بدون تشخیص علت اصلی خرابی ممکن است باعث شود مشکل دوباره ایجاد شود. بنابراین بهتر است ابتدا علت خرابی مشخص و سپس درباره تعمیر یا تعویض تصمیم‌گیری شود.

نگهداری صحیح از دنده گردان بیل مکانیکی

نگهداری مناسب می‌تواند به افزایش عمر مفید مجموعه گردان کمک کند. یکی از مهم‌ترین موارد، توجه به برنامه روانکاری دستگاه است.

بازدید دوره‌ای دندانه‌ها، بررسی نشتی، کنترل وضعیت روغن و گریس، بررسی صداهای غیرطبیعی و توجه به میزان لقی از اقدامات مهم نگهداری محسوب می‌شوند.

همچنین اپراتور باید هنگام کار با دستگاه از اعمال فشارهای غیرضروری و استفاده خارج از ظرفیت آن خودداری کند.

نکات مهم نگهداری

اجرای برنامه منظم سرویس
روانکاری مطابق دستورالعمل سازنده
بررسی دوره‌ای دندانه‌ها
کنترل لقی مجموعه گردان
توجه به صداهای غیرعادی
بررسی نشتی روغن
بررسی وضعیت پینیون
استفاده از قطعات مناسب
انجام تعمیرات توسط متخصص

خرید دنده گردان بیل مکانیکی از جنیون پارتس

برای خرید قطعات ماشین‌آلات سنگین، تطابق دقیق قطعه با دستگاه اهمیت زیادی دارد. جنیون پارتس در زمینه تأمین قطعات ماشین‌آلات سنگین فعالیت دارد و می‌تواند در شناسایی و انتخاب قطعه مناسب برای مدل‌های مختلف بیل مکانیکی راهنمایی ارائه کند.

اگر به دنبال دنده گردان بیل مکانیکی هستید، بهتر است هنگام سفارش مدل دستگاه، شماره فنی قطعه و در صورت امکان اطلاعات درج‌شده روی قطعه قبلی را ارائه دهید. این اطلاعات به شناسایی دقیق‌تر قطعه کمک می‌کند.

انتخاب قطعه مناسب علاوه بر عملکرد صحیح سیستم، می‌تواند از بروز مشکلات ناشی از عدم تطابق قطعات نیز جلوگیری کند.

حُجره اینترنتی این کسب و کار:

genuine-parts

💬سخن پایانی

در پاسخ به سؤال دنده گردان بیل مکانیکی چیست باید گفت این قطعه یکی از اجزای مهم سیستم انتقال حرکت در بخش گردان دستگاه است که با مجموعه محرک و دندانه‌های سیستم گردان درگیر شده و امکان چرخش قسمت فوقانی بیل مکانیکی را فراهم می‌کند.

صدای غیرعادی، لقی، سایش دندانه‌ها و حرکت ناهماهنگ می‌توانند از نشانه‌های وجود مشکل در سیستم گردان باشند؛ البته برای تشخیص دقیق، تمام اجزای مرتبط باید بررسی شوند.

هنگام خرید دنده گردان بیل مکانیکی نیز مدل دستگاه، شماره فنی، ابعاد، تعداد دندانه‌ها، کیفیت ساخت و تطابق قطعه با دستگاه باید مورد توجه قرار گیرد.

برای انتخاب و تأمین قطعات مناسب بیل مکانیکی، می‌توانید مشخصات دستگاه و قطعه مورد نیاز را در اختیار جنیون پارتس قرار دهید تا فرآیند شناسایی و انتخاب قطعه با دقت بیشتری انجام شود.
