بیل مکانیکی برای انجام عملیاتی مانند حفاری، بارگیری، جابه‌جایی خاک و تخریب به سیستمی نیاز دارد که بتواند نیروی موتور را به حرکات دقیق و قدرتمند تبدیل کند. بخش مهمی از این وظیفه بر عهده سیستم هیدرولیک است. در این سیستم، روغن هیدرولیک به کمک پمپ در مدار به جریان درمی‌آید و پس از عبور از شیرهای کنترلی، انرژی موردنیاز سیلندرها و موتورهای هیدرولیکی را تأمین می‌کند.
شناخت طرز کار پمپ هیدرولیک بیل مکانیکی برای اپراتورها، تعمیرکاران و افرادی که در زمینه تأمین قطعات ماشین‌آلات سنگین فعالیت دارند اهمیت زیادی دارد. زیرا کاهش قدرت دستگاه، کند شدن حرکات، افزایش دمای روغن یا ایجاد صدای غیرعادی همیشه به معنی خرابی خود پمپ نیست و برای تشخیص صحیح باید عملکرد کل مدار بررسی شود. در این مقاله عملکرد پمپ، مسیر گردش روغن، انواع پمپ، اجزای داخلی، رابطه فشار و دبی، پمپ مادر و پایلوت، علائم خرابی و نکات نگهداری را بررسی می‌کنیم.
طرز کار پمپ هیدرولیک بیل مکانیکی
مشاوره رایگان و ثبت سفارش کامیپوتر بیل مکانیکی
طرز کار پمپ هیدرولیک بیل مکانیکی
سیستم هیدرولیک بیل مکانیکی چگونه کار می‌کند؟
سیستم هیدرولیک بیل مکانیکی مجموعه‌ای از قطعات است که با همکاری یکدیگر انرژی مکانیکی موتور را به حرکت هیدرولیکی و سپس حرکت مکانیکی بخش‌های مختلف دستگاه تبدیل می‌کنند.
مهم‌ترین اجزای این سیستم عبارت‌اند از:
- مخزن روغن هیدرولیک
- پمپ هیدرولیک
- فیلترها
- شیر کنترل اصلی
- سیلندرهای هیدرولیکی
- موتورهای هیدرولیکی
- شیلنگ‌ها و لوله‌های انتقال
- خنک‌کننده روغن
- شیرهای اطمینان و تجهیزات کنترلی
پمپ وظیفه ایجاد جریان روغن را بر عهده دارد. روغن توسط پمپ از مخزن دریافت شده و در مدار به حرکت درمی‌آید. سپس شیرهای کنترل مشخص می‌کنند این جریان به کدام عملگر منتقل شود. برای مثال، هنگام حرکت بوم، روغن به مدار مربوط به سیلندر بوم هدایت می‌شود. در زمان حرکت باکت یا بازو نیز مسیر جریان متناسب با فرمان اپراتور تغییر می‌کند.
طرز کار پمپ هیدرولیک بیل مکانیکی
آشنایی با سیستم هیدرولیک بیل مکانیکی
اجزای اصلی سیستم هیدرولیک
سیستم هیدرولیک بیل مکانیکی متشکل از اجزای متعددی است که به صورت هماهنگ با یکدیگر کار می‌کنند. مهم‌ترین اجزا عبارت‌اند از:
-
پمپ هیدرولیک: مولد فشار و جریان مایع
-
مخزن روغن: محل ذخیره سیال هیدرولیکی
-
شیرهای کنترل: تنظیم جریان و فشار سیال به قسمت‌های مختلف
-
سیلندرهای هیدرولیکی: تبدیل انرژی هیدرولیکی به انرژی مکانیکی
-
شیلنگ‌ها و اتصالات: مسیر انتقال سیال تحت فشار
نقش پمپ در سیستم
پمپ هیدرولیک همانند قلب در بدن انسان عمل می‌کند. این پمپ با مکش سیال از مخزن و ارسال آن به درون مدار، باعث ایجاد جریان پیوسته‌ای از روغن تحت فشار می‌شود. این فشار، انرژی لازم برای به‌حرکت‌درآوردن بوم، بازو و باکت بیل مکانیکی را فراهم می‌کند.
طرز کار پمپ هیدرولیک بیل مکانیکی
نحوه ایجاد فشار
طرز کار پمپ هیدرولیک بیل مکانیکی به این صورت است که ابتدا سیال هیدرولیکی (معمولاً روغن) از مخزن به درون پمپ کشیده می‌شود. پمپ با استفاده از نیروی مکانیکی تولیدشده توسط موتور دیزل یا الکتریکی، روغن را با فشار بالا به مدار هیدرولیک ارسال می‌کند.
در این فرآیند، پمپ حجم مشخصی از سیال را در هر دور گردش خود جابه‌جا می‌کند. هرچه سرعت چرخش پمپ بیشتر باشد، مقدار جریان تولیدشده نیز بیشتر خواهد بود. این فشار ایجادشده به کمک شیرهای کنترل، به سیلندرهای هیدرولیکی هدایت می‌شود تا حرکات مکانیکی مورد نظر اجرا شوند.
ارتباط بین سرعت، فشار و جریان
در عملکرد پمپ سه عامل مهم وجود دارد: دبی (جریان)، فشار و سرعت. افزایش سرعت چرخش پمپ باعث افزایش جریان می‌شود، اما فشار تنها زمانی بالا می‌رود که مقاومت در برابر جریان بیشتر شود. به همین دلیل است که در بیل مکانیکی، بسته به نوع فعالیت (مثل کندن خاک یا بلند کردن بار)، فشار و دبی باید تنظیم شوند.
طرز کار پمپ هیدرولیک بیل مکانیکی

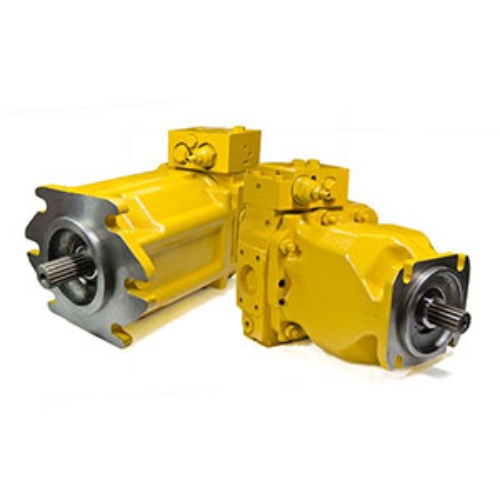

پمپ هیدرولیک بیل مکانیکی
طرز کار پمپ هیدرولیک بیل مکانیکی
انواع پمپ‌های هیدرولیک مورد استفاده در بیل مکانیکی
پمپ دنده‌ای (Gear Pump)
این نوع پمپ ساختار ساده‌ای دارد و در مدل‌های سبک بیل مکانیکی کاربرد دارد. دنده‌ها با چرخش خود، سیال را به سمت خروجی هدایت می‌کنند. این نوع پمپ دوام بالا دارد اما معمولاً فشار و دقت پایین‌تری نسبت به مدل‌های پیشرفته‌تر دارد.
پمپ پره‌ای (Vane Pump)
در این نوع پمپ، پره‌هایی درون روتور چرخنده قرار گرفته‌اند که سیال را فشرده و به خارج هدایت می‌کنند. پمپ پره‌ای در مقایسه با پمپ دنده‌ای، عملکرد نرم‌تر و یکنواخت‌تری دارد و برای مصارف دقیق‌تر استفاده می‌شود.
پمپ پیستونی (Piston Pump)
پیشرفته‌ترین و پرکاربردترین نوع پمپ در بیل مکانیکی‌های سنگین، پمپ پیستونی است. این پمپ‌ها می‌توانند فشارهای بسیار بالا را تولید کنند و از دقت و کنترل‌پذیری بالایی برخوردارند. همچنین اغلب قابلیت تنظیم دبی (Displacement) را دارند و در سیستم‌های مدرن به‌صورت متغیر (Variable displacement) عمل می‌کنند.
بیشتر بخوانید:
اجزای داخلی پمپ هیدرولیک
هوزینگ (بدنه)
بدنه پمپ محفظه‌ای است که تمامی قطعات داخلی درون آن قرار دارند. این بخش باید استحکام کافی برای تحمل فشار بالا داشته باشد.
محرک مکانیکی
محرک معمولاً توسط موتور دیزل به حرکت درمی‌آید و وظیفه چرخاندن شفت پمپ را دارد. این نیرو به پیستون‌ها یا دنده‌ها منتقل می‌شود.
پیستون‌ها و سیلندرها (در پمپ پیستونی)
در پمپ‌های پیستونی، پیستون‌ها درون سیلندرها حرکت رفت و برگشتی دارند و باعث مکش و رانش روغن می‌شوند.
سوپاپ‌ها و اوریفیس‌ها
این قطعات جریان ورودی و خروجی روغن را کنترل می‌کنند و از برگشت سیال جلوگیری می‌نمایند.
طرز کار پمپ هیدرولیک بیل مکانیکی

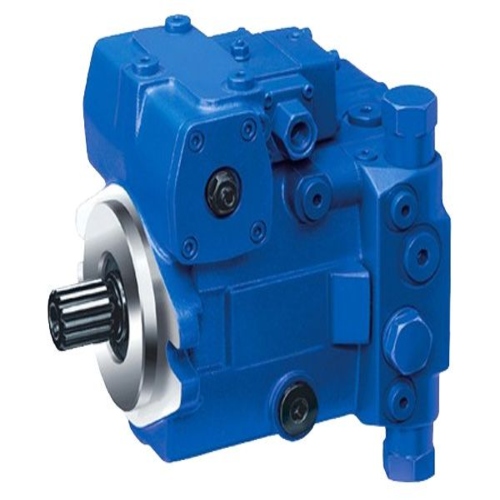

پمپ هیدرولیک بیل مکانیکی
طرز کار پمپ هیدرولیک بیل مکانیکی
عوامل مؤثر بر کارایی پمپ هیدرولیک
کیفیت روغن هیدرولیک
یکی از عوامل اصلی تأثیرگذار بر عملکرد پمپ، کیفیت سیال هیدرولیکی است. وجود ناخالصی یا کاهش ویسکوزیته می‌تواند باعث کاهش کارایی، سایش قطعات و حتی خرابی کامل پمپ شود.
دمای عملکرد
افزایش بیش‌ازحد دمای روغن باعث کاهش ویسکوزیته و عملکرد ضعیف پمپ می‌شود. در سیستم‌های مدرن، خنک‌کننده‌هایی برای کنترل دما استفاده می‌شود.
فشار بیش‌ازحد
عملکرد طولانی‌مدت در فشارهای بالا ممکن است باعث ترک‌خوردگی قطعات داخلی پمپ شود. به همین دلیل استفاده از شیرهای اطمینان (Relief valves) برای محافظت ضروری است.
علائم خرابی پمپ هیدرولیک بیل مکانیکی
-
کاهش قدرت حرکتی دستگاه
-
ایجاد صداهای غیرعادی در پمپ
-
نشت روغن از بدنه پمپ
-
افزایش دمای روغن
-
واکنش کند به دستورات اپراتور
در صورت مشاهده این علائم، لازم است سیستم بررسی و در صورت نیاز، پمپ تعمیر یا تعویض شود.
نکات نگهداری و افزایش عمر مفید پمپ
-
تعویض منظم فیلترها و روغن هیدرولیک
-
کنترل مداوم فشار و دمای سیستم
-
جلوگیری از ورود آلودگی به مدار هیدرولیک
-
بررسی و سرویس منظم پمپ طبق دستورالعمل کارخانه سازنده
سوالات متداول
مهم‌ترین علائم خرابی پمپ هیدرولیک چیست؟
کاهش قدرت، کند شدن حرکات، صدای غیرعادی، افزایش دمای روغن، افت فشار یا دبی و عملکرد ناپایدار از علائم احتمالی هستند؛ اما برای تشخیص قطعی باید کل مدار بررسی شود.
آیا افزایش دور موتور باعث افزایش فشار پمپ می‌شود؟
افزایش دور پمپ معمولاً ظرفیت تولید جریان را افزایش می‌دهد، اما فشار به میزان مقاومت مدار و بار بستگی دارد و صرفاً با افزایش دور موتور نمی‌توان گفت فشار به همان نسبت افزایش پیدا می‌کند.
پمپ اصلی با پمپ پایلوت چه تفاوتی دارد؟
پمپ اصلی جریان موردنیاز مدارهای اصلی و عملگرهای دستگاه را تأمین می‌کند، در حالی که پمپ پایلوت در مدار کنترل هیدرولیکی و فرمان‌دهی برخی تجهیزات نقش دارد.
چه زمانی پمپ هیدرولیک نیاز به تعمیر یا تعویض دارد؟
زمانی که تست‌های فنی و اندازه‌گیری‌های انجام‌شده نشان دهند پمپ نمی‌تواند مشخصات عملکردی موردنیاز دستگاه را تأمین کند و تعمیر آن از نظر فنی یا اقتصادی توجیه داشته باشد، تعمیر یا تعویض آن بررسی می‌شود.
طرز کار پمپ هیدرولیک بیل مکانیکی
حُجره اینترنتی این کسب و کار:
طرز کار پمپ هیدرولیک بیل مکانیکی
💬 سخن پایانی
پمپ یکی از اصلی‌ترین اجزای سیستم هیدرولیک بیل مکانیکی است و وظیفه آن ایجاد جریان روغن برای تأمین انرژی موردنیاز عملگرهای هیدرولیکی است. طرز کار پمپ هیدرولیک بیل مکانیکی از دریافت توان مکانیکی موتور و مکش روغن آغاز شده و با انتقال جریان به شیرهای کنترل، سیلندرها و موتورهای هیدرولیکی ادامه پیدا می‌کند.
در بسیاری از بیل‌های متوسط و سنگین، پمپ‌های پیستونی محوری جابه‌جایی متغیر نقش مهمی در مدار اصلی دارند، اما نوع دقیق پمپ باید بر اساس مدل و مشخصات دستگاه تعیین شود. همچنین هرگونه افت قدرت یا کند شدن حرکات الزاماً به معنی خرابی پمپ نیست. بررسی روغن، فیلتر، مسیر مکش، فشار، دبی، شیرهای کنترل و سایر اجزای مدار قبل از تصمیم‌گیری برای تعمیر یا تعویض پمپ اهمیت زیادی دارد.
